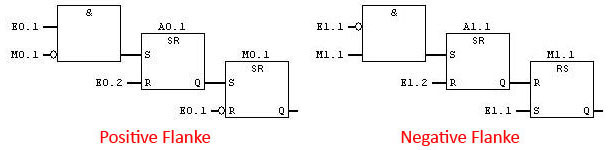

Abfragen der positiven Flanke
Über diese Operation wird ein Signalzustandswechsel von "0" auf "1" erkannt (steigende/positive Flanke).
Abfragen der negativen Flanke
Über diese Operation wird ein Signalzustandswechsel von "1" auf "0" erkannt (fallende/negative Flanke).
POS, Signalflanke von 0 auf 1 abfragen
Durch die Operation Signalflanke 0 -> 1 abfragen wird der Signalzustand von <Operand 1> mit dem in M_BIT gespeicherten Signalzustand verglichen. In M_BIT ist der Signalzustand der vorherigen Abfrage des Signalzustandswechsels gespeichert. Wechselt der Signalzustand von "0" auf "1", dann führt der Ausgang "Q" den Signalzustand "1", in allen anderen Fällen ist der Signalzustand von "Q" = "0".
NEG, Signalflanke von 1 auf 0 abfragen
Durch die Operation Signalflanke 1 -> 0 abfragen wird der Signalzustand von <Operand 1> mit dem in M_BIT gespeicherten Signalzustand verglichen. In M_BIT ist der Signalzustand der vorherigen Abfrage des Signalzustandswechsels gespeichert. Wechselt der Signalzustand von "1" auf "0", dann führt der Ausgang "Q" den Signalzustand "1", in allen anderen Fällen ist der Signalzustand von "Q" = "0".
