Beispiellösung für die Aufgabe Motordrehzahl

Eingangsvariable

Symbol

Datentyp

Logische Zuordnung

Adresse

Ein-Taster

Ein

Bool

Taster betätigt=1

E0.1

Aus-Taster

Aus

Bool

Taster betätigt=1

E0.2

Füllstand unten

S1

Bool

Melder betätigt=1

E0.3

Füllstand mitte

S2

Bool

Melder betätigt=1

E0.4

Füllstand oben

S3

Bool

Melder betätigt=0

E0.5

Entleerung

Leeren

Bool

Taster betätigt=1

E0.6



Ausgangsvariablen

Symbol

Datentyp

Logische Zuordnung

Adresse

Motor 1200 U/min

K1

Bool

K1=1

A0.1

Motor 2400 U/min

K2

Bool

K2=1

A0.2

Pumpe 1

P1

Bool

P1=1

A0.3

Pumpe 2

P2

Bool

P2=1

A0.4

Entleerventil

H1

Bool

H1=1

A0.5

Störungsleuchte

Störung

Bool

Störung=1

A0.6

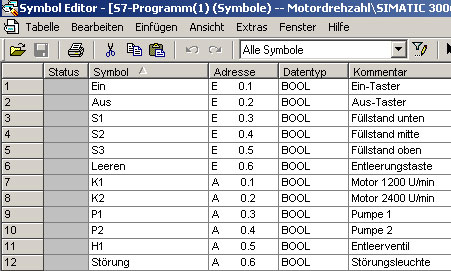

Symboltabelle für die Mischanlage

Motor Drehzahl
Symboltabelle für die Aufgabe

Lösungsbeispiel für die Aufgabe

Download für die Beispiellösung der Steuerungsaufgabe Motor Drehzahl

Erläuterung der Beispiellösung

Netzwerk 1:
Über den Ein-Taster wird M0.0 gesetzt. Mit dem Aus-Taster oder nach Ablauf des Zeitglieds T1 wird M0.0 zurückgesetzt. Denn spätestens hier ist der Ablauf zu Ende und der Behälter kann entleert werden.

Netzwerk 2 und 3:
Über M0.0 werden beide Pumpen eingeschaltet. Zurückgesetzt werden sie, wenn der Aus-Taster betätigt wurde, der obere Füllstand erreicht ist oder eine Störung vorliegt.

Netzwerk 4 und 5:
Ist die Anlage über M0.0 eingeschaltet und der untere Füllstandsmelder wird betätigt, beginnt der Motor mit der Drehzahl 1200 U/min zu drehen. Wird der mittlere Füllstand erreicht, schaltet die Anlage auf den Motor mit der Umdrehungszahl 2400U/min um. Bei einer Störung werden auch hier beide Motoren abgeschaltet. Wird der obere Füllstandsmelder betätigt, beginnt das Zeitglied T1 abzulaufen und setzt nach Ablauf den Motor mit 2400U/min zurück.

Netzwerk 6:
Liegen irgendwelche unlogischen Füllstandsmeldungen vor, z.B. S2 meldet und S1 nicht, dann wird die Störungsleuchte eingeschaltet. Mit dem Aus-Taster wird die Störungsleuchte wieder ausgeschaltet.

Netzwerk 7:
Nur wenn beide Pumpen, beide Motoren ausgeschaltet sind, die Entleertaste gedrückt wurde und entweder S1 betätigt ist oder nicht betätigt und es liegt aber eine Störung vor, dann wird das Entleerventil geöffnet. Das war wichtig weil sonst in einem Störungsfall (S2 meldet und S1 nicht) die Entleerung nicht durchgeführt werden kann um den Füllstandsmelder auszutauschen.

Diese Aufgabe eignet sich genauso für eine Ablaufsteuerung in Graph.
